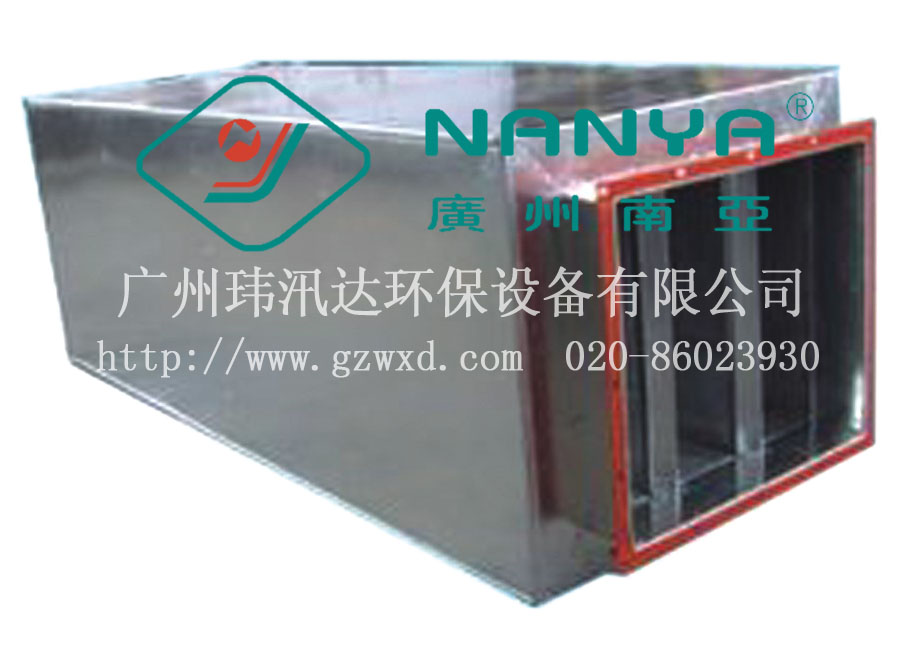

WZW-J矩形消聲彎頭

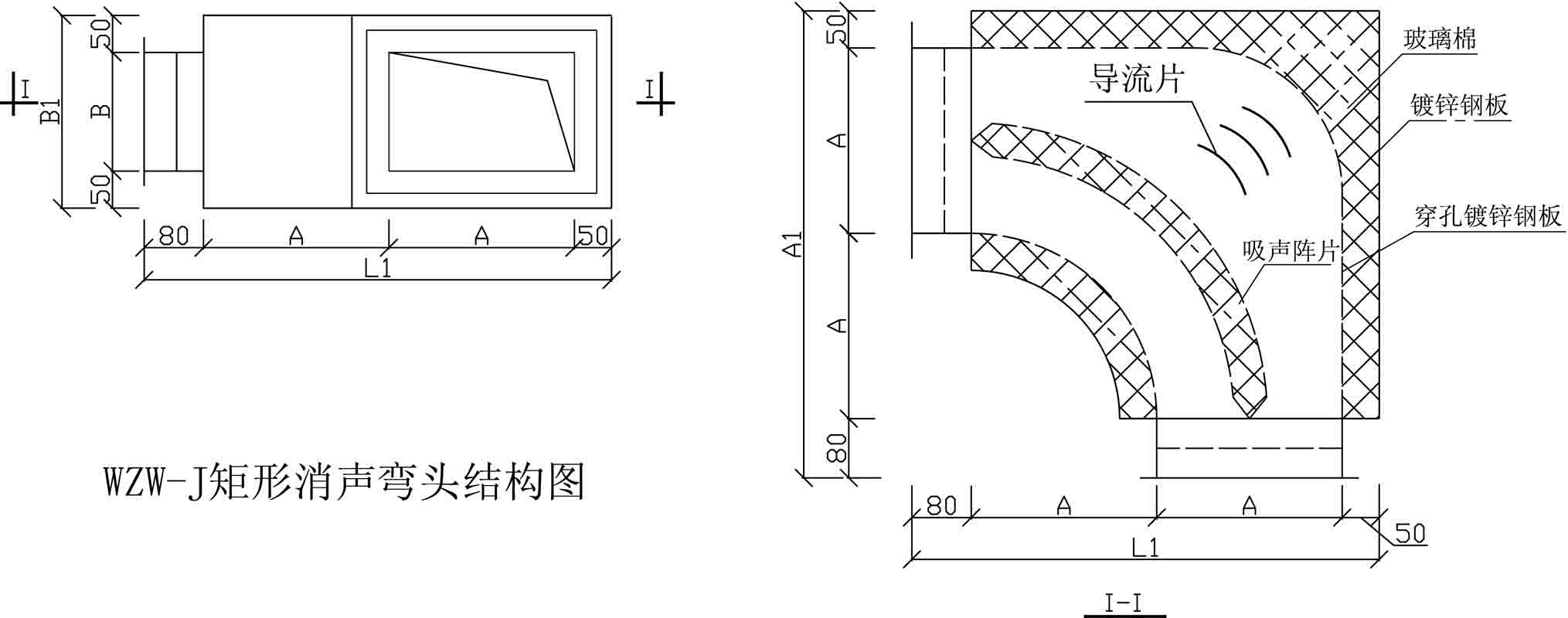

產品簡介：消聲彎頭有矩形和圓形兩種結構形式，內襯貼吸聲材料，是一種簡單而有效的消聲產品，可改變管道內氣流的方向，內設置導流片，降低阻力氣流；可以使風機和風管的布置更加靈活、合理；消聲彎頭內還可安裝消聲陣片，增加消聲彎頭消聲量。
適用范圍：大型建筑、地下室停車場、廣播電視大樓、影劇院、賓館酒樓、工廠加工車間、會議廳、商場、醫院、辦公大樓、通風空調、發電機房、空壓機房、工廠加工車間等通風空調、凈化系統需在管道轉彎處消聲。
產品特點：特別適用于風量大、管道長度有限，安裝直管消聲器受限制的空調通風系統。既利用了空間，又提高了消聲效果，該產品可同標準風管配套連接，其配套性能好、消聲效果佳、阻力損失小、安裝方便、外形美觀。消聲量：7～16 dB（A），阻力：10～45Pa。
WZW-J矩形消聲彎頭技術性能參數
|
序號 |
法蘭內徑 |
外形尺寸 |
重量 |
適用風量(m3/h) |
|
A×B(mm) |
Ao×Bo×Lo |
（KG） |
|
1 |
250×200 |
630×300×630 |
18 |
900 ~ 1800 |
|
2 |
320×250 |
770×350×770 |
32 |
1300 ~ 2600 |
|
3 |
400×320 |
930×420×930 |
38 |
2250 ~ 4500 |
|
4 |
500×320 |
1130×420×1130 |
46 |
2650 ~ 5300 |
|
5 |
500×400 |
1130×500×1130 |
52 |
3200 ~ 6400 |
|
6 |
500×500 |
1130×600×1130 |
58 |
4200 ~ 8400 |
|
7 |
630×400 |
1390×500×1390 |
86 |
4300 ~ 8600 |
|
8 |
630×500 |
1390×600×1390 |
89 |
5500 ~ 11000 |
|
9 |
630×630 |
1390×730×1390 |
97 |
6800 ~3600 |
|
10 |
800×400 |
1730×500×1730 |
125 |
5600 ~ 11200 |
|
11 |
800×500 |
1730×600×1730 |
135 |
6900 ~ 13800 |
|
12 |
800×630 |
1730×730×1730 |
148 |
8750 ~ 17500 |
|
13 |
800×800 |
1730×900×1730 |
157 |
11250 ~ 22500 |
|
14 |
1000×400 |
2130×500×2130 |
171 |
6900 ~ 13800 |
|
15 |
1000×500 |
2130×600×2130 |
182 |
8600 ~ 17200 |
|
16 |
1000×630 |
2130×730×2130 |
193 |
10950 ~ 21900 |
|
17 |
1000×800 |
2130×900×2130 |
215 |
13800~ 27600 |
|
18 |
1000×1000 |
2130×1100×2130 |
243 |
17300 ~ 34600 |
|
19 |
1250×500 |
2630×600×2630 |
265 |
10850 ~ 21700 |
|
20 |
1250×630 |
2630×730×2630 |
288 |
13500 ~ 27000 |
|
21 |
1250×800 |
2630×900×2630 |
309 |
16500 ~ 33000 |
|
22 |
1600×1000 |
3330×1100×3300 |
420 |
26000 ~ 52000 |
|
23 |
1600×1250 |
3330×1350×3330 |
475 |
33500 ~ 67000 |
|
24 |
2000×1000 |
4130×1100×4130 |
585 |
33500 ~ 67000 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造
|
