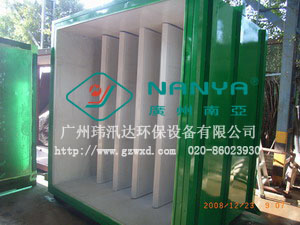

WZP-片式消聲器械系列
產品簡介：WZP-系列片式消聲器為阻性消聲器，當聲波通過襯貼吸聲材料的管道時，吸聲材料消耗聲波的能量，從而達到降噪的效果；本系列消聲器通過優化設計，增加若干個通道和片厚，使多孔吸聲材料的表面積增加，從而提高了消聲量。
適用范圍：該產品適用于大型建筑、地下室停車場、廣播電視大樓、影劇院、賓館酒樓、工廠加工車間、會議廳、商場、醫院、辦公大樓等環境區域通風系統中的噪聲治理工程。
產品特點：適用消聲量大（尤其對中、低頻噪聲消聲效果顯著）、壓力損失少、氣流再生噪聲低、可加法蘭組合或異徑管安裝、防火防潮、寬頻帶消聲，在63HZ~8000HZ頻段（5~10m/s風速）其消聲量可達6~12.5dB，壓力損失約15~45Pa。

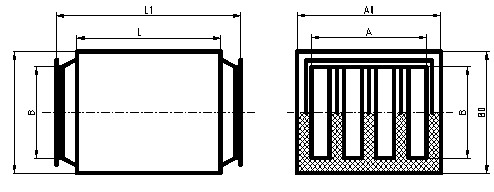

WZP100-型片式消聲器技術性能參數
|
序號 |
法蘭內徑 |
外形尺寸 |
有效長度 |
適用風量(m3/h) |
|
A×B(mm) |
Ao×Bo×Lo |
lo(mm) |
v=5m/s~v=10m/s |
|
1 |
500×200 |
700×400×1300 |
1000 |
1800 ~ 3600 |
|
2 |
500×320 |
700×520×1300 |
1000 |
2880 ~ 5760 |
|
3 |
630×320 |
830×520×1450 |
1000 |
3620 ~ 7240 |
|
4 |
630×500 |
830×700×1450 |
1000 |
5670 ~ 11340 |
|
5 |
800×320 |
1000×520×1450 |
1000 |
4600 ~ 9200 |
|
6 |
800×500 |
1000×700×1450 |
1000 |
7200 ~ 14400 |
|
7 |
800×630 |
1000×830×1600 |
1000 |
9070 ~ 18140 |
|
8 |
1000×320 |
1200×520×1600 |
1000 |
5760 ~ 11520 |
|
9 |
1000×500 |
1200×700×1600 |
1000 |
9000 ~ 18000 |
|
10 |
1000×630 |
1200×830×1600 |
1000 |
11340 ~ 22680 |
|
11 |
1000×800 |
1200×1000×1600 |
1000 |
14400 ~ 28800 |
|
12 |
1250×320 |
1550×520×1600 |
1000 |
7200 ~ 14400 |
|
13 |
1250×500 |
1550×700×1600 |
1000 |
11250 ~ 22500 |
|
14 |
1250×630 |
1550×830×1600 |
1000 |
14175 ~ 28350 |
|
15 |
1250×800 |
1550×1000×1600 |
1000 |
18000 ~ 36000 |
|
16 |
1250×1000 |
1750×1200×1600 |
1000 |
22500 ~ 45000 |
|
17 |
1600×320 |
1800×520×1600 |
1000 |
9216 ~ 18432 |
|
18 |
1600×500 |
1800×700×1600 |
1000 |
14400 ~ 28800 |
|
19 |
1600×630 |
1800×830×1600 |
1000 |
18140 ~ 36280 |
|
20 |
1600×800 |
1900×1000×1600 |
1000 |
23040 ~ 46080 |
|
21 |
1600×1000 |
2000×1200×1600 |
1000 |
28800 ~ 57600 |
|
22 |
1600×1250 |
2000×1450×1600 |
1000 |
36000 ~ 72000 |
|
23 |
2000×500 |
2440×700×1600 |
1000 |
18000 ~ 36000 |
|
24 |
2000×630 |
2440×830×1600 |
1000 |
22680 ~ 45360 |
|
25 |
2000×800 |
2440×1000×1600 |
1000 |
28800 ~ 57600 |
|
26 |
2000×1000 |
2440×1200×1600 |
1000 |
36000 ~ 72000 |
|
27 |
2000×1250 |
2440×1450×1600 |
1000 |
45000 ~ 90000 |
|
28 |
2000×1600 |
2440×1800×1600 |
1000 |
57600 ~ 115200 |
WZP50-型片式消聲器技術性能參數
|
序號 |
法蘭內徑 |
外形尺寸 |
有效長度 |
適用風量(m3/h) |
|
A×B(mm) |
Ao×Bo×Lo |
lo(mm) |
v=5m/s~v=10m/s |
|
1 |
500×200 |
600×300×1300 |
1000 |
1800 ~ 3600 |
|
2 |
500×320 |
600×420×1300 |
1000 |
2880 ~ 5760 |
|
3 |
630×320 |
730×420×1450 |
1000 |
3620 ~ 7240 |
|
4 |
630×500 |
730×600×1450 |
1000 |
5670 ~ 11340 |
|
5 |
800×320 |
900×420×1450 |
1000 |
4600 ~ 9200 |
|
6 |
800×500 |
900×600×1450 |
1000 |
7200 ~ 14400 |
|
7 |
800×630 |
900×730×1600 |
1000 |
9070 ~ 18140 |
|
8 |
1000×320 |
1100×420×1600 |
1000 |
5760 ~ 11520 |
|
9 |
1000×500 |
1100×600×1600 |
1000 |
9000 ~ 18000 |
|
10 |
1000×630 |
1100×730×1600 |
1000 |
11340 ~ 22680 |
|
11 |
1000×800 |
1100×900×1600 |
1000 |
14400 ~ 28800 |
|
12 |
1250×320 |
1350×420×1600 |
1000 |
7200 ~ 14400 |
|
13 |
1250×500 |
1350×600×1600 |
1000 |
11250 ~ 22500 |
|
14 |
1250×630 |
1350×730×1600 |
1000 |
14175 ~ 28350 |
|
15 |
1250×800 |
1450×900×1600 |
1000 |
18000 ~ 36000 |
|
16 |
1250×1000 |
1450×1100×1600 |
1000 |
22500 ~ 45000 |
|
17 |
1600×320 |
1800×420×1600 |
1000 |
9216 ~ 18432 |
|
18 |
1600×500 |
1800×600×1600 |
1000 |
14400 ~ 28800 |
|
19 |
1600×630 |
1800×730×1600 |
1000 |
18140 ~ 36280 |
|
20 |
1600×800 |
1800×1900×1600 |
1000 |
23040 ~ 46080 |
|
21 |
1600×1000 |
1800×1100×1600 |
1000 |
28800 ~ 57600 |
|
22 |
1600×1250 |
1800×1350×1600 |
1000 |
36000 ~ 72000 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造.
|
