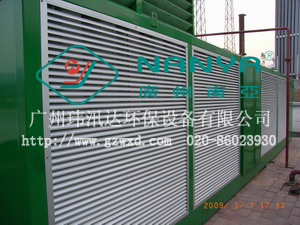

WBX-百葉式消聲器
產品簡介：消聲百葉采用鍍鋅鋼板制作，并可根據用戶使用環境需求采用不銹鋼、鋁板等優質材料制作。百葉片通過合理設置衰減噪聲的輻射，葉片下側設置微孔活塞式吸聲共振體吸收噪聲。該產品消聲頻帶較寬，能滿足通風散熱、采光、圍護及控制噪聲向外輻射的要求。
適用范圍：本產品廣泛應用于通風散熱要求較高聲場的通風、空調系統、走廊回風口、無回風管道的機房回風口、管道末端的送回風口、冷卻塔通風消聲、噪聲屏障通風口、空氣調節風口、冷卻裝置設備的通風口消聲及其他設備機房的進排風窗口等。
結構特點：橢圓形百葉片設計，通風阻力小，葉片上方可防雨水，葉片下方能有效吸收噪聲；并具有防火、防雨、防潮、美觀大方的特點。其消聲量為5-15dB(A)，壓力損失≤30Pa，每平方米適用流量1500m3/h～3000m3/h。
WBX-百葉式消聲器技術性能參數
|
序號 |
外形尺寸
mm |
適用流量
（m3/h） |
重量
kg |
|
D |
W |
H |
流速（5~20m/s） |
|
1 |
250 |
600 |
600 |
360~1080 |
14 |
|
2 |
250 |
600 |
900 |
540~1620 |
19 |
|
3 |
250 |
600 |
1200 |
720~2160 |
21 |
|
4 |
250 |
600 |
1500 |
900~2700 |
35 |
|
5 |
250 |
900 |
900 |
810~2430 |
26 |
|
6 |
250 |
900 |
1200 |
1080~3240 |
35 |
|
7 |
250 |
900 |
1500 |
1350~4050 |
46 |
|
8 |
250 |
900 |
1800 |
1620~4860 |
56 |
|
9 |
250 |
1200 |
1200 |
1440~4320 |
55 |
|
10 |
250 |
1200 |
1500 |
1800~5400 |
65 |
|
11 |
250 |
1200 |
1800 |
2160~6480 |
77 |
|
12 |
250 |
1200 |
2100 |
2520~7560 |
89 |
|
13 |
250 |
1200 |
2400 |
2880~8640 |
98 |
|
14 |
300 |
600 |
600 |
360~1080 |
17 |
|
15 |
300 |
600 |
900 |
540~1620 |
23 |
|
16 |
300 |
600 |
1200 |
720~2160 |
25 |
|
17 |
300 |
600 |
1500 |
900~2700 |
42 |
|
18 |
300 |
900 |
900 |
810~2430 |
32 |
|
19 |
300 |
900 |
1200 |
1080~3240 |
42 |
|
20 |
300 |
900 |
1500 |
1350~4050 |
55 |
|
21 |
300 |
900 |
1800 |
1620~4860 |
67 |
|
22 |
300 |
1200 |
1200 |
1440~4320 |
66 |
|
23 |
300 |
1200 |
1500 |
1800~5400 |
80 |
|
24 |
300 |
1200 |
1800 |
2160~6480 |
93 |
|
25 |
300 |
1200 |
2100 |
2520~7560 |
107 |
|
26 |
300 |
1200 |
2400 |
2880~8640 |
118 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造。
|
