WZW-Y圓形消聲彎頭
產品簡介：消聲彎頭有矩形和圓形兩種結構形式，內襯貼吸聲材料，是一種簡單而有效的消聲產品，可改變管道內氣流的方向，內設置導流片，降低阻力氣流；可以使風機和風管的布置更加靈活、合理；消聲彎頭內還可安裝消聲陣片，增加消聲彎頭消聲量。
適用范圍：大型建筑、地下室停車場、廣播電視大樓、影劇院、賓館酒樓、工廠加工車間、會議廳、商場、醫院、辦公大樓、通風空調、發電機房、空壓機房、工廠加工車間等通風空調、凈化系統需在管道轉彎處消聲。
產品特點：特別適用于風量大、管道長度有限，安裝直管消聲器受限制的空調通風系統。既利用了空間，又提高了消聲效果，該產品可同標準風管配套連接，其配套性能好、消聲效果佳、阻力損失小、安裝方便、外形美觀。消聲量：7～16 dB（A），阻力：10～45Pa。

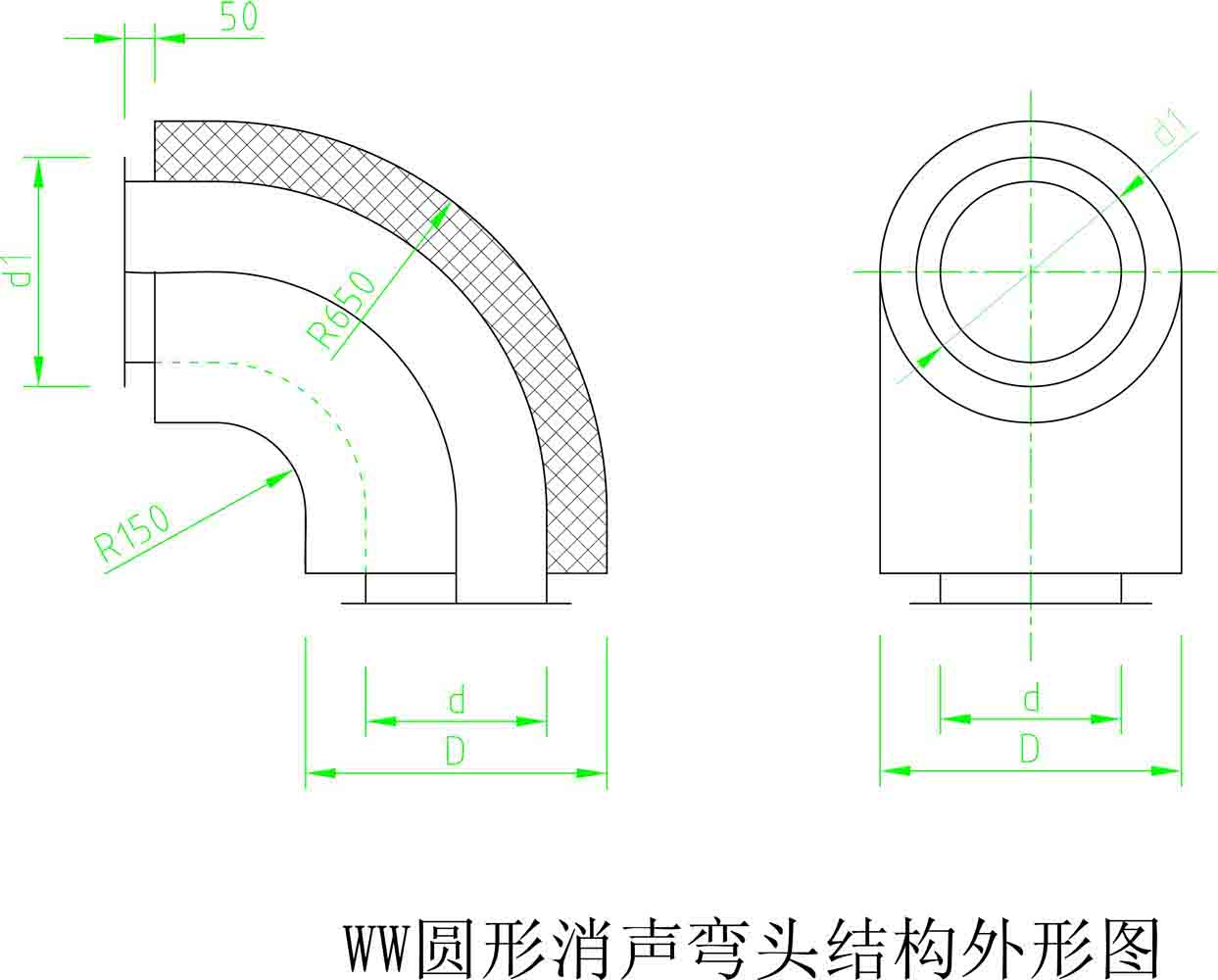

WZW-Y圓形消聲彎頭技術性能參數
|
序號 |
法蘭內徑 |
外 徑 |
R(mm) |
適用風量 |
|
d (mm) |
D |
d1 |
(m3/h) |
|
1 |
100 |
300 |
180 |
150 |
165～330 |
|
2 |
150 |
350 |
230 |
150 |
405～810 |
|
3 |
200 |
400 |
280 |
150 |
667～1335 |
|
4 |
250 |
450 |
330 |
150 |
1050～2100 |
|
5 |
300 |
540 |
380 |
150 |
1387～2774 |
|
6 |
350 |
620 |
430 |
150 |
2160～4320 |
|
7 |
400 |
700 |
480 |
150 |
2690～5380 |
|
8 |
450 |
750 |
530 |
150 |
3400～6800 |
|
9 |
500 |
820 |
600 |
150 |
4215～8430 |
|
10 |
550 |
870 |
650 |
150 |
5330～10665 |
|
11 |
600 |
1000 |
700 |
150 |
6075～12150 |
|
12 |
650 |
1080 |
750 |
150 |
6750～13500 |
|
13 |
700 |
1140 |
820 |
150 |
8265～16530 |
|
14 |
750 |
1190 |
870 |
150 |
9375～18750 |
|
15 |
800 |
1240 |
940 |
150 |
10800～21600 |
|
16 |
850 |
1290 |
990 |
150 |
10350～20700 |
|
17 |
900 |
1400 |
1040 |
150 |
13680～27360 |
|
18 |
950 |
1450 |
1090 |
150 |
14925～29850 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造
|
