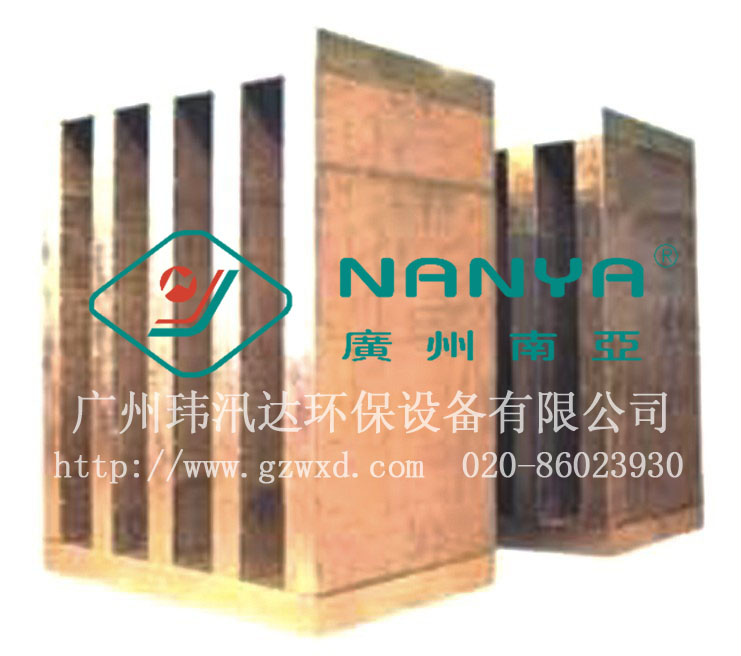

WDL-大風量片式消聲器系列
“WDL－系列大風量片式消聲器”由一排排平行的消聲片組成，它的每個扁形通道相當于一個矩形并聯消聲器中，因而對高、中、低頻的消聲效果好（63HZ~8000HZ頻程），其消聲量為15~25dB(A)，壓力損失約12~35Pa，風速6~12m/s。
該產品廣泛應用于通風空調系統、管道消聲、排氣消聲。地下鐵路、公路隧道、地下車庫、發電站、大型建筑、燃?xì)廨啓C(jī)、柴油發電機、壓縮機等大、中型通風系統噪聲治理工程。
該產品具有空氣流速高、壓力損失小、通風量大、消聲量大（尤其對中、低頻噪聲消聲效果顯著）、氣流再生噪聲低、噪聲衰減效果好、寬頻帶消聲、空氣動力性能好、防火防潮等特點。

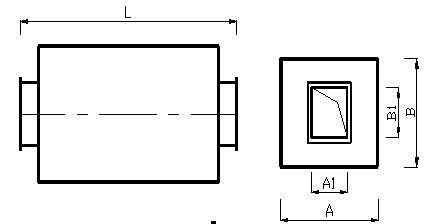

WDL-大風量片式消聲器技術性能參數
|
序號 |
法蘭接口
H×W(mm) |
外形尺寸
H1×W1×L1 |
有效長度
Lo(mm) |
適用風量(m3/h)
V=5m3/h~V=12m3/h |
|
1 |
1000×2000 |
1080×2080×2500 |
2500 |
18000~43200 |
|
2 |
1000×3000 |
1080×3080×2500 |
2500 |
27000~64800 |
|
3 |
1000×4000 |
1080×4080×2500 |
2500 |
36000~86400 |
|
4 |
2000×2000 |
2080×2080×2500 |
2500 |
36000~86400 |
|
5 |
2000×3000 |
2080×3080×2500 |
2500 |
54000~129600 |
|
6 |
2000×4000 |
2080×4080×2500 |
2500 |
72000~172800 |
|
7 |
3000×3000 |
3080×3080×2500 |
2500 |
81000~194400 |
|
8 |
3000×4000 |
3080×4080×2500 |
2500 |
108000~259200 |
|
9 |
4000×4008 |
4080×4080×2500 |
2500 |
144000~345600 |
注：以上僅為部分產品規格型號，可按用戶實際使用要求進行設計制造. |
